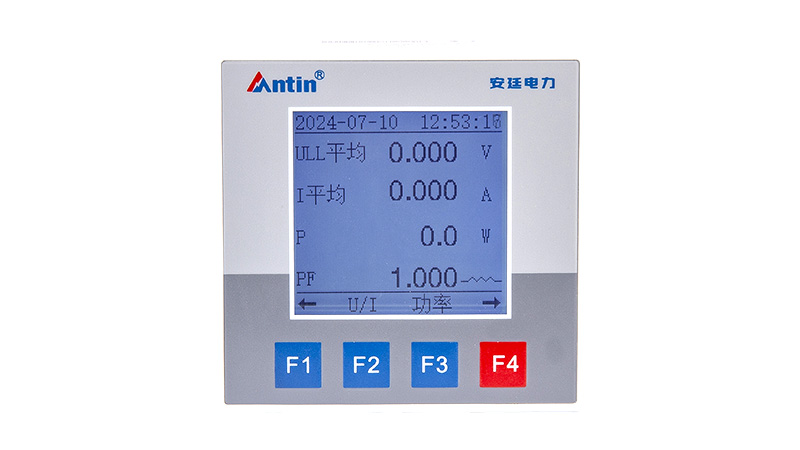

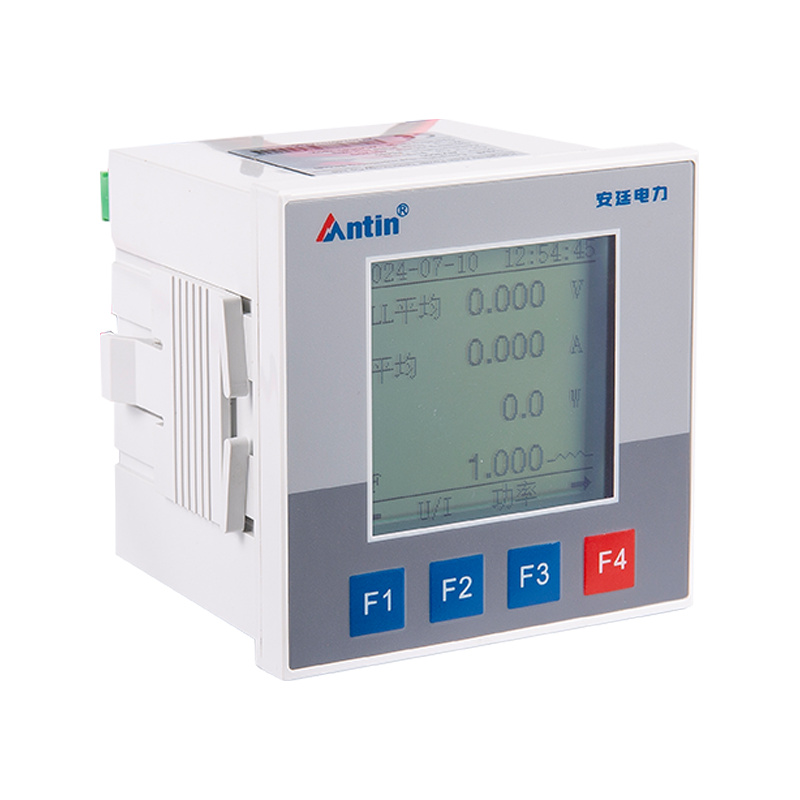

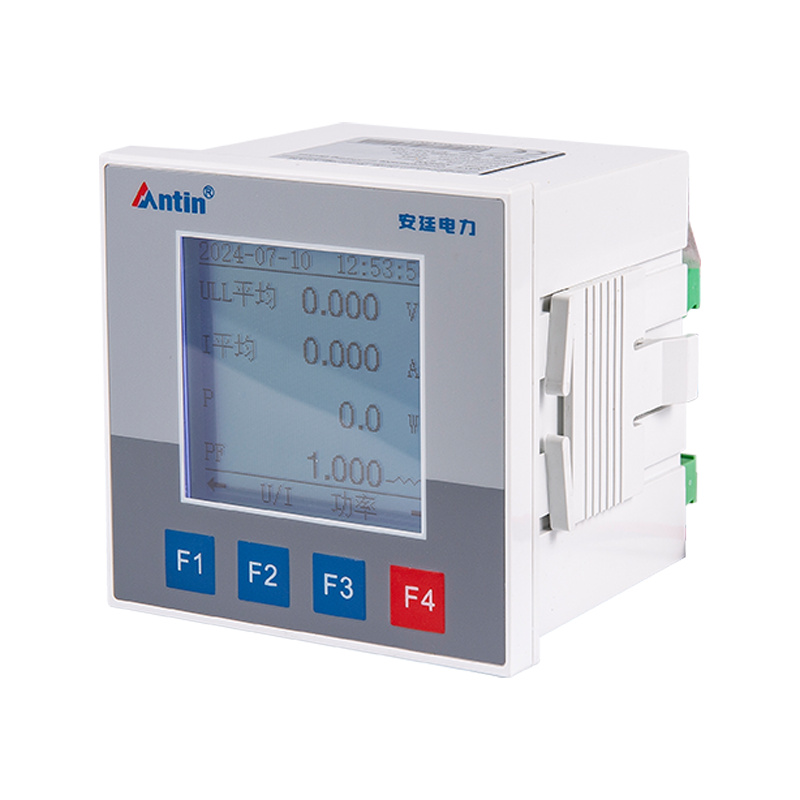

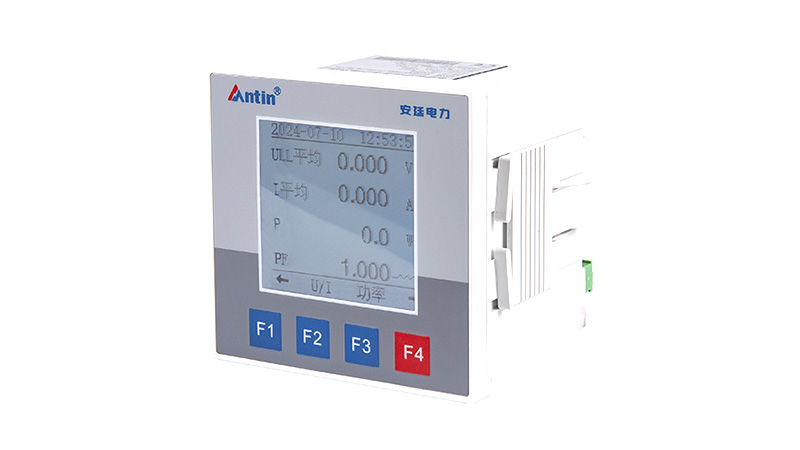

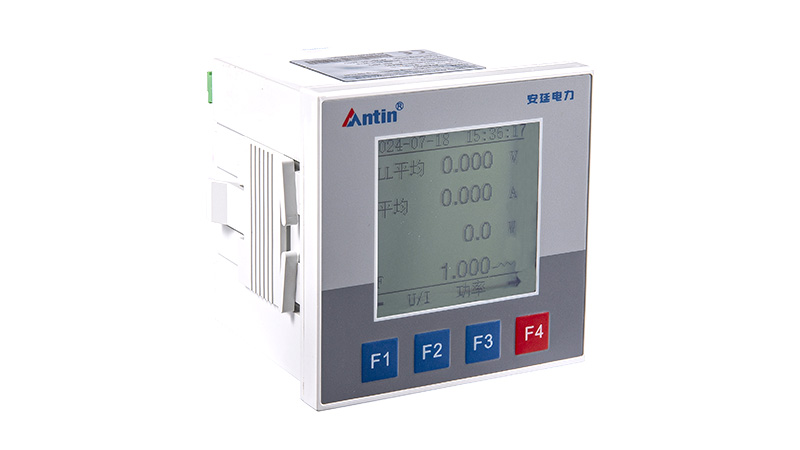

ATZ3000 시리즈 다기능 파워 미터

작업력

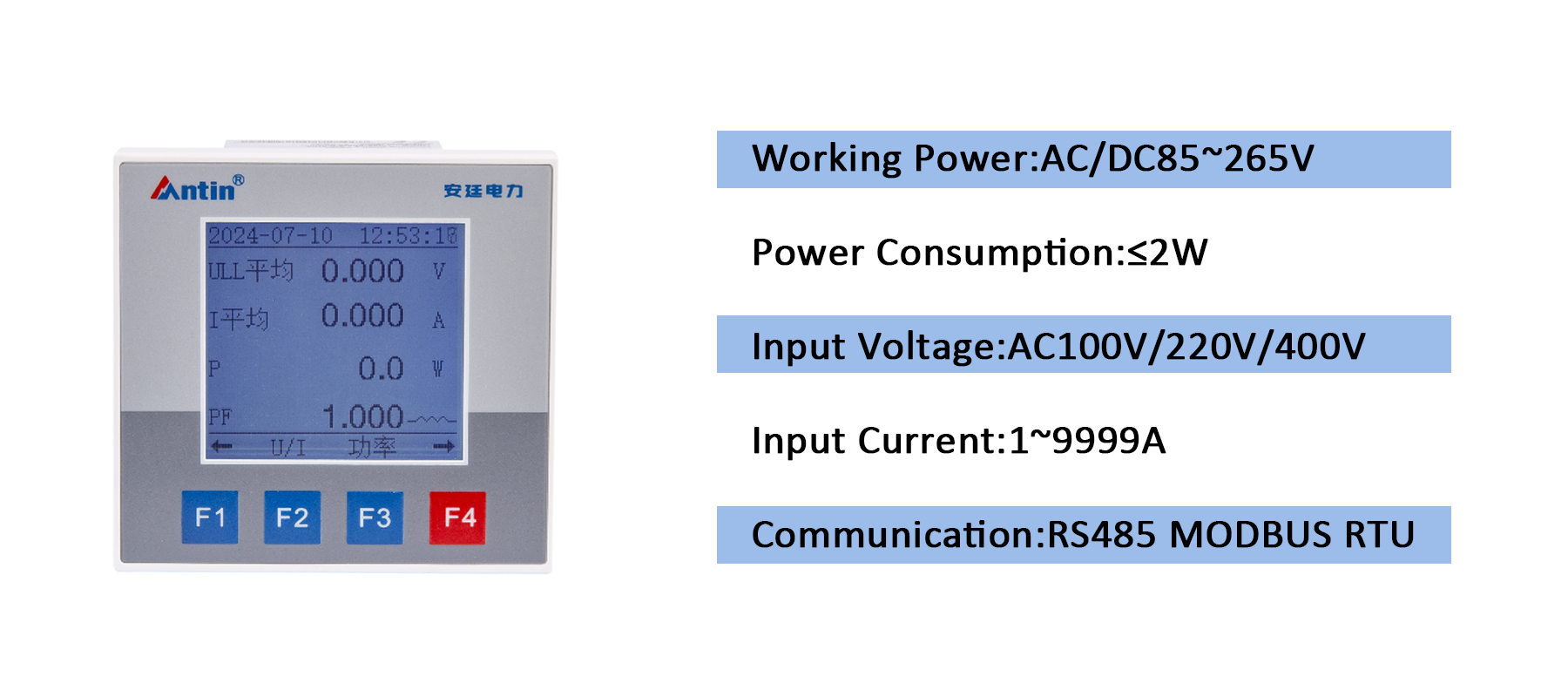

운영 범위

AC/DC85-265V

전력 소비

≤5W

AC 입력

입력 전압

평가

AC 100V. 220V. 400V

초과 적재

1.2 번 연속. 2 번 (10s)

전력 소비

<0.4va/phase

임피던스

≥200kΩ

입력 전류

기본 전류

1-9999a

보조 입력

1aor5a

단시간 과전류

최대 20 배 0.5 초 동안의 전류

전력 소비

<0.2va/phase

임피던스

≥0.1Ω

입력 출력

스위치 입력

건식 접촉 입력, opt 분리

출력 전환

릴레이 출력; 모든 전력 경보가있을 수 있습니다 기본 원격 제어를 설정합니다 기본 원격 제어

통신. 포트

RS485

Modbus RTU

정확성

전압/전류

0.5%

빈도

0.2%

전력 / 전력 계수

1%

활력

클래스 0.5s

반응력

class2

운영 환경

작동 온도

-25 5 ~ 55 ℃

저장 온도

-40 7 ~ 70 ℃

작동 습도

≤90%RH, 비 응축, 부식성 공기 없음

저장 습도

≤95%RH, 비 응축, 부식성 공기 없음

고도

≤2000m

전자기 호환성 성능

정전기 방전

클래스 IV (GB/T 17626.2 IEC 61000-4-2)

RF 필드 강도 자화율

전기 고속 과도 /버스트 테스트

클래스 IV (GB/T 17626.4 IEC 61000-4-4)

서지 테스트

클래스 IV (GB/T 176265 IEC 61000-4-5)

감수성 테스트 수행

전력 주파수 자기 현장 감수성 테스트

진동 파 면역

클래스 t (GB/T 17626.12 IEC 61000-4-12)

전자기 방출 한계

Accordant (GB/T14598.16 IEC 60255-25)

전기 절연 특성

유전력

2K V 작동 주파수 전압. 1 분 (GB/T13729)

절연 저항 충격 전압

S100MQ (GB/T 13729) 5KV.12/50ps (GB/T13729)

기계적 특성

진동 응답/내구성

클래스/ay (GB/T 11287)

클래스/ay (GB/T 14537)

충돌 응답

클래스/ay (GB/T 14537)

전체 차원

H × W × d

96mm × 96mm × 75mm

컷 아웃 치수

91mm × 91mm
