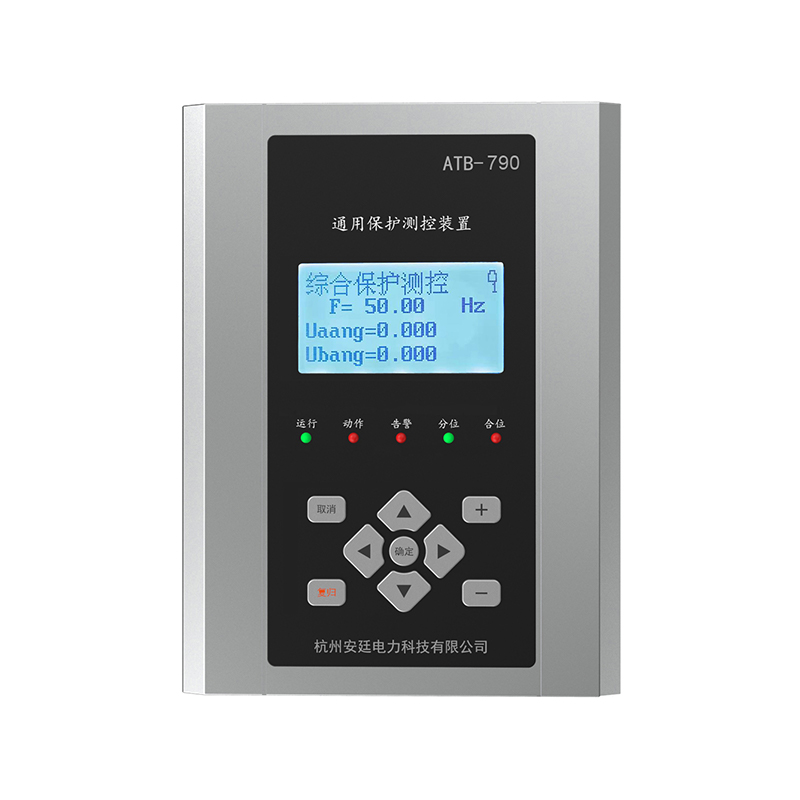

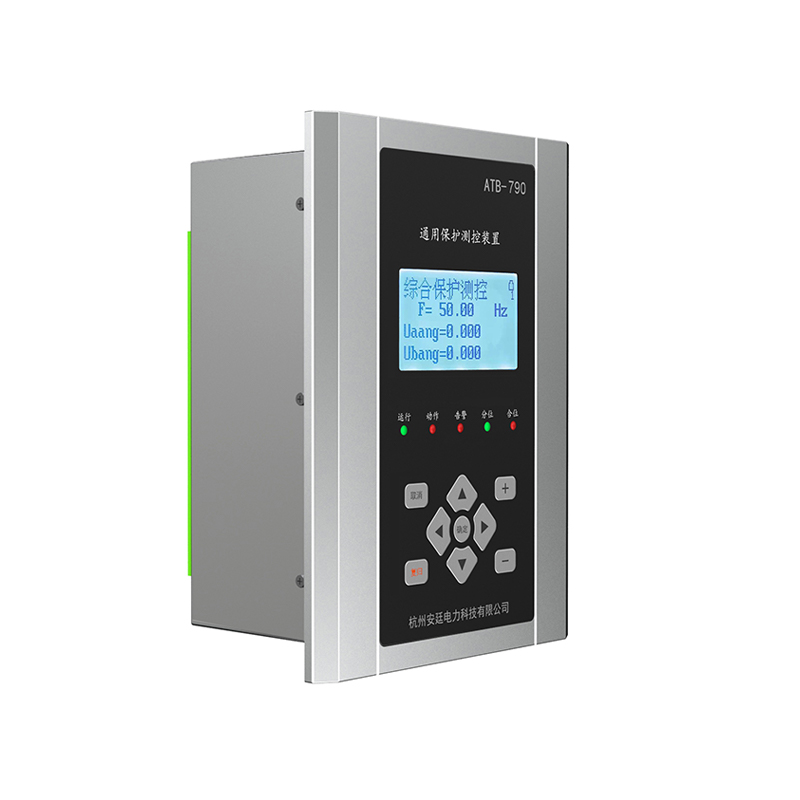

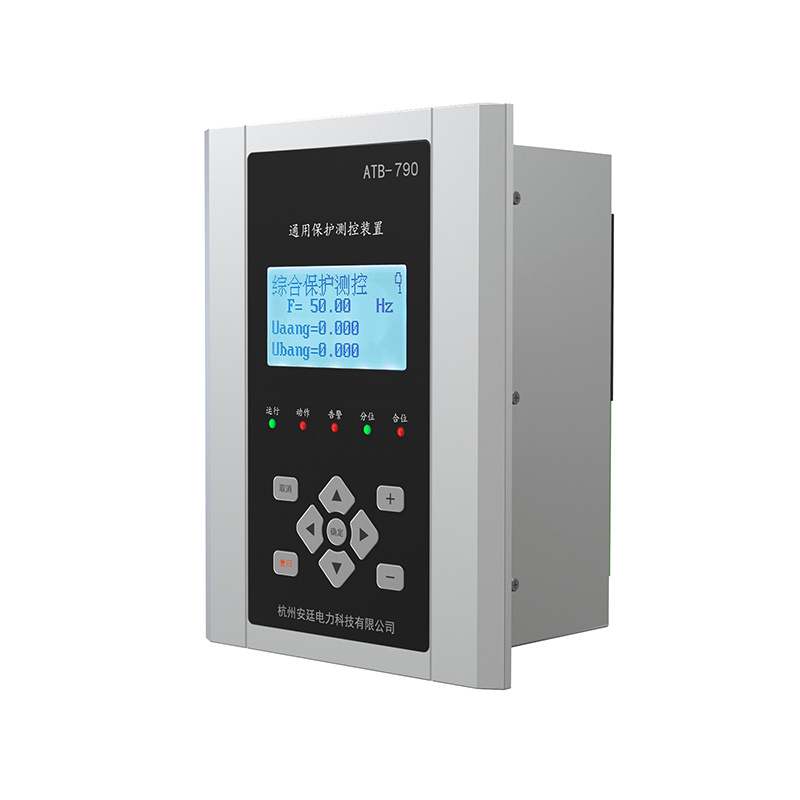

ATB-700 시리즈 마이크로 컴퓨터 보호 장치

작업력 공급

RS485

Modbus RTU

작동 온도

-25 5 ~ 55 ℃

저장 온도

-40 7 ~ 70 ℃

작동 습도

≤90%RH, 비 응축, 부식성 공기 없음

저장 습도

≤95%RH, 비 응축, 부식성 공기 없음

고도

≤2000m

전자기 호환성 성능

정전기 방전

RF 필드 강도
자화율

클래스/ⅲ (GB/T 17626.3 IEC 61000-4-3)

전기 빠른 과도 /버스트 테스트

서지 테스트

클래스 IV (GB/T 17626.5 IEC 61000-4-5)

감수성 테스트 수행

클래스/(GB/T 17626.6 IEC 61000-4-6)

힘
주파수 자기장 감수성
시험

진동 파 면역

클래스 t (GB/T 17626.12 IEC 61000-4-12)

전자기 방출 한계

Accordant (GB/T 14598.16 IEC 60255-25)

모델

기능

ATB-765

ATB-771

ATB-772

ATB-773

ATB-790

보호하다

과도한 시작 시간 보호

■

위상과 전류 보호

■

■

위상에서 위상 고정 시간 과전류 보호

■

과부하 보호

■

■

■

다시 클레싱 보호

■

가속 보호

■

충전 보호

■

■

부정적인 서열 과전류 보호

■

■

제로 시퀀스 과전류 보호

■

■

■

과도한 전압 보호

저전압 보호

■

■

■

■

■

제로 시퀀스 과전압 보호

저주파 부하 셰딩

■

비 전력 보호

■

■

인라인 백업 전원 자체 복구

■

브리지 스위치 자체 복구

PT 파단 감지

■

■

원격 측정

의사소통하다

전압

현재의

■

■

■

활력

■

■

■

반응력

■

■

■

전력 계수

■

■

■

빈도

■

■

■

■

■

원격 측정

12

12

12

12

12

이벤트 로깅

보호 이벤트

■

■

■

■

■

알람 이벤트

■

■

■

■

■

텔레 미터 시프트 이벤트

■

■

■

■

■

작동 로그 이벤트

■

■

■

■

■

우발적 인 시프트 카운트 통계

■

■

■

■

■

제어

원격 보호 던지기/반환

■

■

■

■

■

R 설정 값의 감정 표현

■

■

■

■

로컬/원격 스위칭 및 마감

■

■

통신.

RS-485 커뮤니케이션
