DIN 레일 미터 : 사용 사례, 장점 및 구매 가이드
DIN 레일 미터는 무엇이며 중요한 이유
DIN 레일 미터 DIN 레일에 설치된 에너지 측정 장치는 전압, 전류, 전력, 전력 계수 및 누적 에너지 소비와 같은 매개 변수를 실시간으로 모니터링하도록 설계되었습니다. DIN 레일은 전기 제어 캐비닛, 유통 상자 및 산업용 자동화 시스템에 널리 사용되는 표준화 된 금속 트랙 (IEC 60715에 따라)입니다.
기존 패널 미터와 비교할 때 DIN 레일 미터는 작고 설치하기 쉽고 유지 관리가 간단하여 산업, 상업 및 건물 에너지 관리 응용 분야에서 널리 채택됩니다.
주요 기능
- 에너지 측정 : 단상 또는 3 상 회로 에너지 소비를 기록합니다
- 실시간 모니터링 : 전압, 전류 및 주파수의 실시간 판독 값을 제공합니다
- 데이터 통신 : 일부 모델은 MODBUS, RS-485 및 기타 통신 프로토콜을 지원합니다.
- 안전 모니터링 : 과전압, 저전압 및 과전류와 같은 그리드 이상 감지
일반적인 매개 변수 비교
| 매개 변수 유형 | 일반적인 범위 | 설명 |
|---|---|---|
| 전압 측정 범위 | AC 110–240V / AC 380–480V | 단상 및 3 상 그리드의 경우 다른 범위 |
| 현재 측정 범위 | 1–100a (직접) 또는> 100a (CT 포함) | 하중 크기에 따라 선택됩니다 |
| 정확도 클래스 | 클래스 0.5–1.0 | 값이 낮 으면 정확도가 높아집니다 |
| 디스플레이 유형 | LCD / LED | 일부는 백라이트 디스플레이를 지원합니다 |
| 통신 인터페이스 | 없음 / RS-485 / MODBUS RTU | 원격 모니터링 및 데이터 수집 용 |
| 설치 방법 | 35mm DIN 레일 | 빠른 설치를위한 국제 표준을 준수합니다 |
그들이 중요한 이유
- 에너지 관리 : DIN 레일 미터는 에너지 분포를 최적화하고 폐기물을 줄이기 위해 정확한 소비 데이터를 제공합니다.
- 운영 안전 : 주요 전기 매개 변수의 실시간 모니터링은 결함을 조기 감지하여 장비 손상 위험을 줄이는 데 도움이됩니다.
- 데이터 추적 성 : 분석 및 청구 검증을위한 데이터 로깅 및 전송을 지원합니다.
- 공간 효율 : DIN 레일 설치는 제어 캐비닛 레이아웃을 구성하고 유지 관리하기 쉽습니다.
DIN 레일 미터 이해 : 응용 프로그램, 혜택 및 선택 안내서
DIN 레일 미터의 응용
- 산업 자동화 : 과부하를 방지하기위한 장비로드 모니터링
- 건물 에너지 관리 : 비용 할당을 위해 층 또는 임차인별로 전기 사용 기록
- 재생 가능한 에너지 시스템 : 태양 광 및 풍력 프로젝트의 추적 생성 및 그리드 통합
- 데이터 센터 : 안정성을 보장하기 위해 랙 전력 사용을 모니터링합니다
- 공공 인프라 : 지하철역, 공항 및 기타 대형 시설의 유통 모니터링
DIN 레일 미터의 이점
- 높은 정확도 : 정확도 클래스는 0.5 이상의 신뢰할 수있는 데이터를 보장합니다.
- 공간 절약 디자인 : 소형 분포 캐비닛에 적합합니다
- 실시간 모니터링 : 전압, 전류 및 전력의 지속적인 추적
- 원격 커뮤니케이션 : 일부 모델은 원격 데이터 액세스를위한 RS-485, MODBUS 및 기타 프로토콜을 지원합니다.
- 안전 보호 : 비정상적인 전류 및 전압 변동을 감지하여 장비 손상 위험 감소
선택 안내서 DIN 레일 미터
| 선택 기준 | 옵션 | 설명 |
|---|---|---|
| 단계 | 단상 / 3 상 | 그리드 유형에 따라 |
| 전압 범위 | AC 110–240V / AC 380–480V | 시스템 전압을 일치시킵니다 |
| 현재 범위 | 1–100a (직접) 또는> 100a (CT 포함) | 하중 크기에 따라 다릅니다 |
| 정확도 클래스 | 0.5 / 1.0 | 청구 또는 감사의 정확도가 높습니다 |
| 측정 매개 변수 | 전압, 전류, 전력, PF, 주파수, 에너지 | 필요에 따라 선택하십시오 |
| 의사소통 | 없음 / RS-485 / MODBUS RTU | 원격 모니터링 및 통합 용 |
| 장착 방법 | 35mm DIN 레일 | 표준 제어 캐비닛 설치 |
실용적인 팁
- 모델을 선택할 때 미래 용량을 계획하십시오
- 향후 업그레이드 비용을 줄이기 위해 다중 매개 변수 모델을 선호합니다
- 기존 EMS 시스템과의 통신 프로토콜 호환성을 확인하십시오
- 가혹한 환경에서 더 높은 보호 등급을 선택하십시오
DIN 레일 미터에서 찾을 주요 기능
측정 기능
- 전압 : 단상 또는 3 상 회로의 경우
- 현재의 : 부하 안전 및 모니터링 용
- 힘 : 활성, 반응성 및 명백한 힘
- 전력 계수 : 효율성 평가를 위해
- 에너지 소비 : 관리 목적을위한 총 소비
표시 및 인터페이스
- 디스플레이 유형 : LCD 또는 LED, 일부는 백라이트를 제공합니다
- 언어 옵션 : 일부는 광범위한 유용성을 위해 여러 언어를 지원합니다
- 새로 고침 속도 : 더 빠른 업데이트는 더 나은 실시간 가시성을 제공합니다
연결 및 커뮤니케이션
- 지역 독서 : 직접 패널 디스플레이
- 원격 커뮤니케이션 : RS-485, MODBUS RTU 및 EMS 통합을위한 기타 프로토콜
- 데이터 내보내기 : 일부 모델은 과거 데이터 저장 및 내보내기를 지원합니다
내구성 및 안전 표준
- 보호 등급 : IP20, IP40 이상, 먼지 및 터치 보호를위한 더 높음
- 단열 수업 : 안전을위한 전기적 분리를 보장합니다
- 작동 온도 범위 : 다양한 환경에 적합합니다
- 규정 준수 : 정확성과 안전에 대한 IEC 및 기타 관련 표준
매개 변수 비교 테이블
| 기능 카테고리 | 공통 범위 / 옵션 | 설명 |
|---|---|---|
| 전압 범위 | AC 110–240V / AC 380–480V | 단일 또는 3 상 사용의 경우 |
| 현재 범위 | 1–100a (직접) 또는> 100a (CT 포함) | 부하 용량에 따라 |
| 정확도 클래스 | 0.5 / 1.0 | 낮은 수 = 정확도가 높습니다 |
| 디스플레이 유형 | LCD / LED | 백라이트가있는 LCD; 더 밝게 주도했습니다 |
| 커뮤니케이션 프로토콜 | 없음 / RS-485 / MODBUS RTU | 원격 모니터링 용 |
| 보호 등급 | IP20 / IP40 | 환경 요구에 기초합니다 |
| 설치 | 35mm DIN 레일 | 국제 표준 장착 |
선택 통찰력
- 원격 EMS 통합을 위해 통신 가능성 DIN 레일 미터를 선택하십시오
- 고 진수 모델은 감사 또는 청구 애플리케이션에 가장 적합합니다
- 가혹한 조건에서는 더 높은 보호 및 온도 내성을 우선시합니다
- 확장성에 대한 다중 매개 변수 측정 모델을 선택하십시오
산업 전반에 DIN 레일 미터의 사용 사례
DIN 레일 미터 글로벌 전기 시스템 및 에너지 관리에서 중요한 역할을합니다. 소형 설계, 정확한 측정 및 유연한 설치를 통해 산업 생산에서 상업용 건물에 이르기까지 광범위한 모니터링 응용 프로그램에 적합합니다.
Hangzhou Antin Power Technology Co., Ltd 2013 년에 설립되었으며 중국 항저우에 위치한 "실리콘 밸리 (Silicon Valley of Paradise)"는 전기 미터 및 에너지 측정 솔루션의 주요 제조업체이자 공급 업체입니다. 이 회사는 DIN 철도 에너지 미터, 다기능 에너지 미터, 선불 에너지 미터, 패널 미터 등을 개발하고 생산합니다.
산업 자동화
- 생산 장비의 전압, 전류 및 전력을 실시간으로 모니터링
- 에너지 사용을 분석하여 효율성을 향상시킵니다
- 과부하 또는 전압 변동으로 인한 장비 손상을 방지합니다
| 애플리케이션 | 전압 범위 | 현재 범위 | 정확도 클래스 |
|---|---|---|---|
| 중재 장비 | AC 380–480V (3 상) | 50–200A (CT 포함) | 0.5 |
| 자동화 된 생산 라인 | AC 220–240V (단일/3 상 믹스) | 10–100A | 1.0 |
상업용 건물 및 에너지 관리 시스템
- 비용 할당에 대한 플로어, 부서 또는 임차인에 대한 사용 기록
- 실시간 소비 추세를 위해 EMS와 통합
- 효율성을 높이고 운영 비용을 줄입니다
| 애플리케이션 | 전압 범위 | 현재 범위 | 의사소통 |
|---|---|---|---|
| 하위 테넌트 청구 | AC 110–240V | 5–63A | RS-485 / MODBUS RTU |
| 에너지 소비 분석 | AC 220–240V (3 상) | 10–80A | RS-485 / 데이터 저장 |
재생 가능한 에너지 시스템
- 생성 출력, 그리드 통합 및 전력 계수를 모니터링합니다
- 시스템 효율을 추적하고 설정을 최적화하십시오
- 원격 관리를 위해 SCADA와 통합
| 애플리케이션 | 전압 범위 | 현재 범위 | 특징 |
|---|---|---|---|
| 태양 광 PV 모니터링 | AC 220–240V | 5–40A | 역전 전력 감지 |
| 풍력 전력 측정 | AC 380–480V | 20–100A | 고조파 분석 |
데이터 센터 및 IT 인프라
- 레코드 랙 및 PDU 전력 소비를 정확하게하십시오
- 실시간 모니터링을 위해 고주파수 데이터 새로 고침을 지원합니다
- EMS 통합을 통한 경고를 트리거합니다
| 애플리케이션 | 전압 범위 | 현재 범위 | 정확도 클래스 |
|---|---|---|---|
| 랙 레벨 모니터링 | AC 110–240V | 1–32A | 0.5 |
| 배포 실 모니터링 | AC 220–240V (3 상) | 10-63a | 0.5 / 1.0 |
공공 인프라
- 임계 영역 하중을 실시간으로 모니터링하십시오
- 신뢰성을 향상시키고 정전을 방지합니다
- 중앙 집중식 모니터링 및 데이터 아카이브를 지원합니다
엔터프라이즈 강점 활용
강력한 R & D 기능으로 Hangzhou Antin Power Technology Co., Ltd 고정밀과 기능이 풍부 할뿐만 아니라 DIN 레일 미터 또한 여러 EMS 플랫폼과의 원활한 통합을 보장하여 사용자가 완전한 에너지 시각화 및 최적화를 달성 할 수 있도록 도와줍니다.

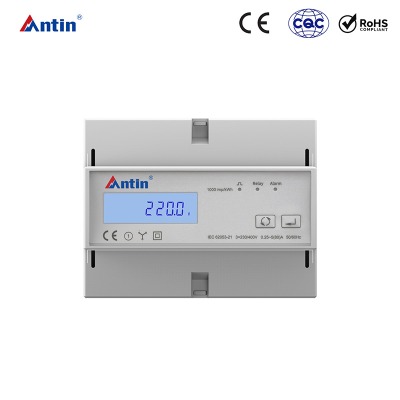

AT180G-YF 시리즈 3 단계 DIN 레일 에너지 미터
